干熄焦除塵料位計
一、概述
LUJ系列高溫耐磨抗腐料位控制器，采用最新專利技術生產的高溫耐磨抗腐蝕料位控制器，應用于煉焦廠干熄焦高溫環境焦碳料位的測量或除塵器集塵料倉等料位測量，適用于冶金、化工、建材、礦山等行業高溫、強耐磨、強氧化物料的料位檢測。
二、技術參數
1、測量介質溫度：≤200℃、≤1100℃
2、環境溫度：-30℃∼+70℃
3、測量范圍：3Pf∼1000 Pf
4、控制器輸出信號：無源接點1組 容量：250VAC 3A （30VDC 5A）
5、控制器工作電源：220VAC±10％ 50Hz ﹤5W
三、規格型號
|
名稱 |
型號 |
探極長度（mm） |
物料溫度（℃） |
|
高溫耐磨探極 |
LUJ-HM-L |
L=690∼950可選 |
≤1100 |
|
耐磨探極 |
LUJ-M-L |
L=500∼600可選 |
≤200 |
|
高溫圓盤探極 |
LUJ-HP-L |
L=900∼1050可選 |
≤1100 |
|
軟連接探極 |
LUJ-R-L |
L=800∼10000可選 |
≤200 |
|
控制器 |
LUJKX-1 |
|
|
四、LUJ系列高溫耐磨抗腐料位控制器結構
料位控制器采用分體式。由探極與控制器兩部分組成。
探極分四種形式，分別與控制器組成四種型式的料位控制器。

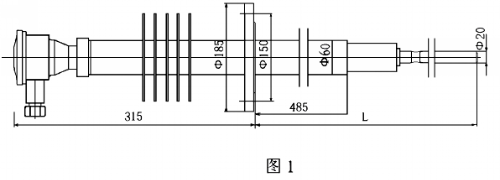

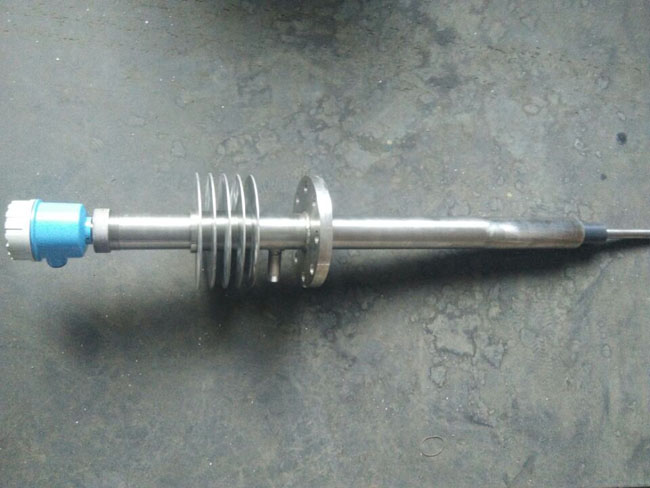

1、LUJ-HM-L 高溫耐磨探極結構
2、LUJ-M-L 耐磨探極結構

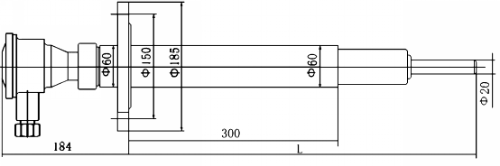

圖2

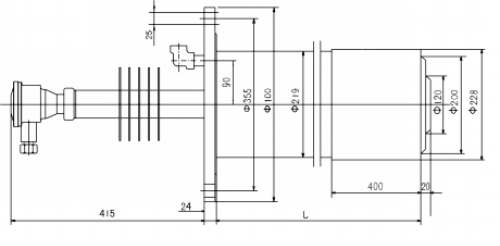

3、LUJ-HP-L 高溫圓盤探極結構
圖3
4、LUJ-R- L 軟連接探極結構
圖4

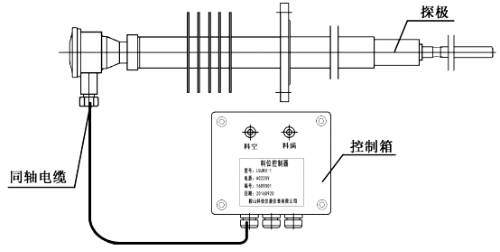

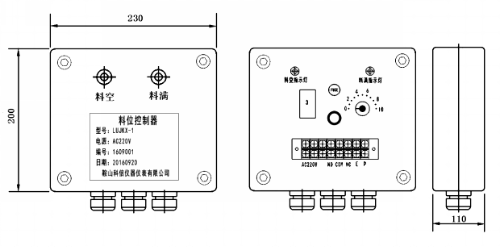

5、LUJKX-1 控制器外形結構和安裝
圖5
五、安裝

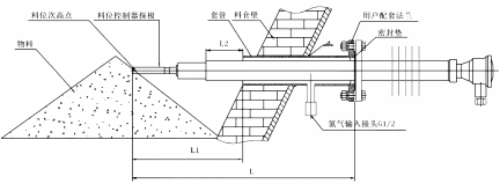

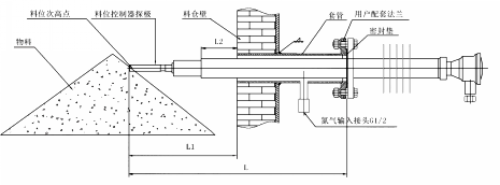

1、LUJ-HM- L 高溫耐磨探極的安裝（見圖6、圖7）
①探極在料倉里的插入深度L1要合適：能有效檢測料位信號即可，如果插入深度太長則可能受物料重壓或進入特高溫區而使探極損壞，如果插入深度太淺，則檢測料位不準確，一般插入深度在200∼400之間為宜。檢測點應在物料的次高點上。
②探極保護管從用戶安裝套管中伸出的長度L2，應大于50，以免造成信號短路事故。
③如探極長期工作于1000℃以上，建議從用戶保護套管接入0.5Mpa氮氣源，對探極進行降溫處理。
④如果料倉溫度在500℃以上時安裝，應給探極L1部分逐漸預熱，接近料倉溫度后才可插入探極。預熱時間應大于30分鐘，否則因急劇升溫可能造成探極損壞。
⑤同樣如果在高溫狀態下拆卸探極，必須使探極L1部分逐漸降溫后才能從料倉中拆出，冷卻時間應大于30分鐘。
⑥探極與料倉安裝法蘭之間需要密封連接。
⑦控制器與探極間的連接電纜長度應不大于10m。以下各型號相同。
2、LUJ-M- L 耐磨探極的安裝
安裝的方法同高溫耐磨探極如圖6、圖7。不需氮氣冷卻。
圖6
圖7

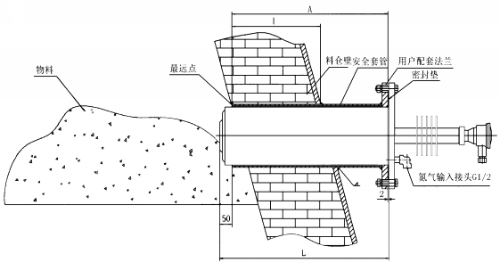

3、LUJ-HP-L 高溫圓盤探極的安裝（見圖8）
①高溫圓盤探極在料倉內的插入深度，應以料倉的最遠端長50mm為宜。如圖8所示：并計算出用戶安裝套管的長度A。
②將用戶安裝套管水平焊裝于料倉壁上（或直倉壁）要求用戶安裝套管的插入深度與斜料倉（或直料倉壁）的最遠端為基準焊裝。
③為保持探極的檢測精度和使用壽命，需接入0.5Mpa的氮氣源對探極進行持續吹掃和降溫。
④如果在料倉溫度較高時安裝，需對探極前端部分進行逐漸預熱，接近料倉溫度后才可插入探極。
⑤如果在料倉溫度較高時拆卸探極，需對探極逐漸降溫后方可拆出。
（參見第5條 安裝中④、⑤項）
圖8

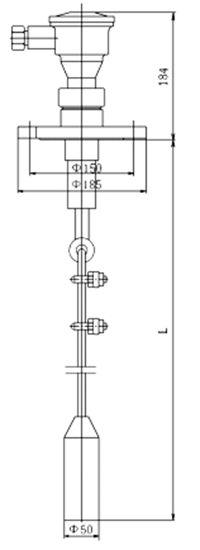

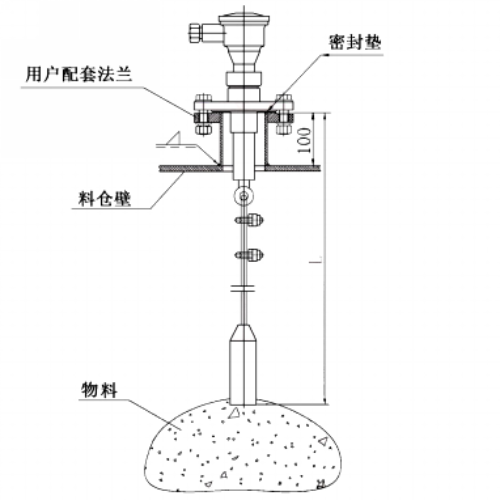

4、LUJ-R-L 軟聯接探極的安裝（見圖9）
圖9

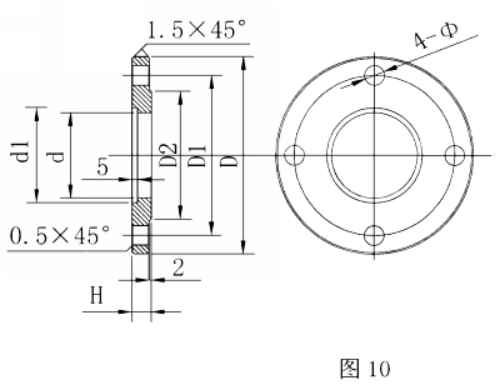

5、用戶配套法蘭見圖10，尺寸見表1
表一
|
探極規格 |
D(Ф) |
D1(Ф) |
D2(Ф) |
d1(Ф) |
d(Ф) |
H(mm) |
A-Ф(mm) |
|
LUJ-HM- L |
185 |
150 |
120 |
89 |
80 |
18 |
4-Ф18.5 |
|
LUJ-M- L |
185 |
150 |
120 |
89 |
80 |
18 |
4-Ф18.5 |
|
LUJ-R- L |
185 |
150 |
120 |
89 |
80 |
18 |
4-Ф18.5 |
|
LUJ-HP- L |
400 |
355 |
290 |
250 |
228 |
24 |
8-Ф23 |
六、聯接和接線
1、探極與控制器的聯接，如圖11。
圖11

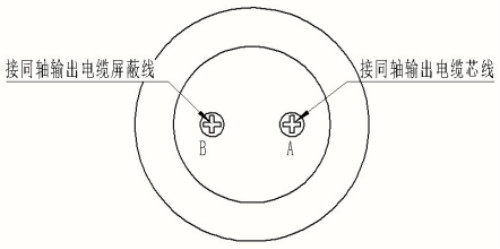

2、探極的接線，如圖12。
圖12
3、控制器的接線，如圖13。
圖13
l 打開控制器的端蓋。
l 輸入電源220VAC相線接①（L），220VAC中線接②（N）。
l 控制器輸出接點④為常開接點，⑤為中線，⑥為常閉接點。
l 同軸電纜屏蔽層接⑦（E），中心線接⑧（P），

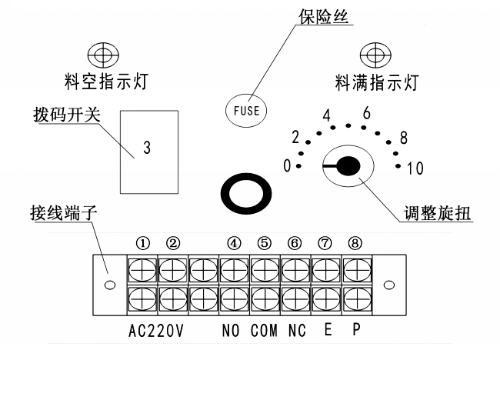

七、料位控制器靈敏度調整
料位控制器出廠前做了粗調，不一定適合現場的要求，需要現場做細調靈敏度，方法如下。
當料位控制器安裝完畢后，接通電源，將調整旋扭、撥碼開關撥到零點。并將E,P用連接線短接，此時紅燈亮（料滿指示燈）
1、將撥碼開關由小遞增，直至紅燈滅（料滿指示燈），綠燈亮為止（料空指示燈）
2、將調整旋扭由小遞增，直至綠燈滅（料空指示燈），紅燈亮為止（料滿指示燈）。并將調整旋扭由此時的數值增加半位至一位時止。
3、將連接短線拆除，此時紅燈滅（料滿指示燈），綠燈亮（料空指示燈）調試完畢。
八、供貨成套性
料位控制器及成套附件見表2
表2
|
序號 |
名稱 |
數量 |
|
1 |
探極 |
1臺 |
|
2 |
控制器 |
1臺 |
|
3 |
軟連接管 |
1根（1m） |
|
4 |
密封墊 |
1件 |
|
5 |
連接螺栓（按法蘭配套） |
4套或8套 |
|
6 |
說明書 |
1本 |
|
7 |
合格證 |
1份 |
開箱后應按裝箱單核驗產品的規格型號及所帶成套附件及文件是否相符、齊全。
如顧客有超出本說明書的特殊要求可協商訂制。
單獨采購料位控制器的探極及配件見表3
表3
|
序號 |
名稱 |
數量 |
|
1 |
探極 |
1臺 |
|
2 |
密封墊 |
1件 |
|
3 |
連接螺栓 |
4套或8套 |
|
4 |
說明書 |
1本 |
|
5 |
合格證 |
1份 |
九、訂貨須知
※ 用戶如單獨采購探極時，請核實好料倉現場安裝套管的對接法蘭的實際數據，告知我公司。我公司根據用戶提供的數據加工制造探極法蘭。如沒有提出要求，按公司的產品的標準尺寸制造探極法蘭安裝孔。
※ 用戶可根據需求選擇探極長度。
※ 成套采購，請用戶分別提供探極型號和控制器型號
※ 如用戶需要為控制器加保護箱，可另行選擇訂貨。
※ 如用戶要求24VDC工作電壓時，可在合同中注明。
※ 用戶法蘭為可選配件。
